ESX 5: Делаем реальный диск доступным в виртуальной машине
Дано:
- сервер HP MicroServer c 8 Гб ОЗУ
- установленный и настроенный гипервизор ESX 5
- включенный SSH в гипервизоре ESX 5
- установленный клиент VMware vSphere Client 5.0 на машине с Windows XP
- подключенные диски к машине с установленным гипервизиром ESX 5. Диски взяты из реальной среды (1й диск: FreeBSD 8.2, остальные два - два zfs пула stripe и mirror). Диски необходимо подключить к виртуальной машине напрямую, т.е. загрузка будет происходить напрямую с подключенных дисков. Диски упешно распознаны гипервизором.
При создании виртуальной машины (ВМ) в гипервизоре мы видим, что использовать реальные диски напрямую нельзя - разрешено использовать только виртуальные.
Задача:
- сделать подключенные реальные диски доступными в ВМ
Задача будет решаться с помощью raw device mapping (RDM), позволяющая осуществлять прямой доступ к реальным дискам из ВМ.
Ссылки:
Последовательность действий
1. подключаемся по SSH к ESX 5 (SSH при этом должен быть включен)
2. далее исходим из того, что вы знаете модель диска (для примера, WDC_WD10EADS2D65L5B1), который нужно сделать доступным в ВМ. Выполняем команду:
# ls /dev/disks/ -l -rw------- 1 root root 160041885696 Nov 19 21:38 t10.ATA_____VB0160EAVEQ_____________________________9VYA0CHP____________ -rw------- 1 root root 160041853440 Nov 19 21:38 t10.ATA_____VB0160EAVEQ_____________________________9VYA0CHP____________:1 -rw------- 1 root root 1000204886016 Nov 19 21:38 t10.ATA_____WDC_WD10EADS2D65L5B1__________________________WD2DWCAU49290622 -rw------- 1 root root 1000202241024 Nov 19 21:38 t10.ATA_____WDC_WD10EADS2D65L5B1__________________________WD2DWCAU49290622:1 -rw------- 1 root root 1500301910016 Nov 19 21:38 t10.ATA_____WDC_WD1501FASS2D00W2B0________________________WD2DWMAY00399015 -rw------- 1 root root 1073741824000 Nov 19 21:38 t10.ATA_____WDC_WD1501FASS2D00W2B0________________________WD2DWMAY00399015:1 -rw------- 1 root root 426560051712 Nov 19 21:38 t10.ATA_____WDC_WD1501FASS2D00W2B0________________________WD2DWMAY00399015:2 -rw------- 1 root root 1500301910016 Nov 19 21:38 t10.ATA_____WDC_WD1501FASS2D00W2B0________________________WD2DWMAY00980425 -rw------- 1 root root 1073741824000 Nov 19 21:38 t10.ATA_____WDC_WD1501FASS2D00W2B0________________________WD2DWMAY00980425:1 -rw------- 1 root root 426560051712 Nov 19 21:38 t10.ATA_____WDC_WD1501FASS2D00W2B0________________________WD2DWMAY00980425:2 -rw------- 1 root root 320072933376 Nov 19 21:38 t10.ATA_____WDC_WD3200AAKS2D00L9A0________________________WD2DWCAV2D340701 -rw------- 1 root root 4161536 Nov 19 21:38 t10.ATA_____WDC_WD3200AAKS2D00L9A0________________________WD2DWCAV2D340701:1 -rw------- 1 root root 4293918720 Nov 19 21:38 t10.ATA_____WDC_WD3200AAKS2D00L9A0________________________WD2DWCAV2D340701:2 -rw------- 1 root root 314835279360 Nov 19 21:38 t10.ATA_____WDC_WD3200AAKS2D00L9A0________________________WD2DWCAV2D340701:3 -rw------- 1 root root 262127616 Nov 19 21:38 t10.ATA_____WDC_WD3200AAKS2D00L9A0________________________WD2DWCAV2D340701:5 -rw------- 1 root root 262127616 Nov 19 21:38 t10.ATA_____WDC_WD3200AAKS2D00L9A0________________________WD2DWCAV2D340701:6 -rw------- 1 root root 115326976 Nov 19 21:38 t10.ATA_____WDC_WD3200AAKS2D00L9A0________________________WD2DWCAV2D340701:7 -rw------- 1 root root 299876352 Nov 19 21:38 t10.ATA_____WDC_WD3200AAKS2D00L9A0________________________WD2DWCAV2D340701:8 lrwxrwxrwx 1 root root 74 Nov 19 21:38 vml.0100000000202020202057442d574341553439323930363232574443205744 -> t10.ATA_____WDC_WD10EADS2D65L5B1__________________________WD2DWCAU49290622 lrwxrwxrwx 1 root root 76 Nov 19 21:38 vml.0100000000202020202057442d574341553439323930363232574443205744:1 -> t10.ATA_____WDC_WD10EADS2D65L5B1__________________________WD2DWCAU49290622:1 lrwxrwxrwx 1 root root 74 Nov 19 21:38 vml.0100000000202020202057442d574341563244333430373031574443205744 -> t10.ATA_____WDC_WD3200AAKS2D00L9A0________________________WD2DWCAV2D340701 lrwxrwxrwx 1 root root 76 Nov 19 21:38 vml.0100000000202020202057442d574341563244333430373031574443205744:1 -> t10.ATA_____WDC_WD3200AAKS2D00L9A0________________________WD2DWCAV2D340701:1 lrwxrwxrwx 1 root root 76 Nov 19 21:38 vml.0100000000202020202057442d574341563244333430373031574443205744:2 -> t10.ATA_____WDC_WD3200AAKS2D00L9A0________________________WD2DWCAV2D340701:2 lrwxrwxrwx 1 root root 76 Nov 19 21:38 vml.0100000000202020202057442d574341563244333430373031574443205744:3 -> t10.ATA_____WDC_WD3200AAKS2D00L9A0________________________WD2DWCAV2D340701:3 lrwxrwxrwx 1 root root 76 Nov 19 21:38 vml.0100000000202020202057442d574341563244333430373031574443205744:5 -> t10.ATA_____WDC_WD3200AAKS2D00L9A0________________________WD2DWCAV2D340701:5 lrwxrwxrwx 1 root root 76 Nov 19 21:38 vml.0100000000202020202057442d574341563244333430373031574443205744:6 -> t10.ATA_____WDC_WD3200AAKS2D00L9A0________________________WD2DWCAV2D340701:6 lrwxrwxrwx 1 root root 76 Nov 19 21:38 vml.0100000000202020202057442d574341563244333430373031574443205744:7 -> t10.ATA_____WDC_WD3200AAKS2D00L9A0________________________WD2DWCAV2D340701:7 lrwxrwxrwx 1 root root 76 Nov 19 21:38 vml.0100000000202020202057442d574341563244333430373031574443205744:8 -> t10.ATA_____WDC_WD3200AAKS2D00L9A0________________________WD2DWCAV2D340701:8 lrwxrwxrwx 1 root root 74 Nov 19 21:38 vml.0100000000202020202057442d574d41593030333939303135574443205744 -> t10.ATA_____WDC_WD1501FASS2D00W2B0________________________WD2DWMAY00399015 lrwxrwxrwx 1 root root 76 Nov 19 21:38 vml.0100000000202020202057442d574d41593030333939303135574443205744:1 -> t10.ATA_____WDC_WD1501FASS2D00W2B0________________________WD2DWMAY00399015:1 lrwxrwxrwx 1 root root 76 Nov 19 21:38 vml.0100000000202020202057442d574d41593030333939303135574443205744:2 -> t10.ATA_____WDC_WD1501FASS2D00W2B0________________________WD2DWMAY00399015:2 lrwxrwxrwx 1 root root 74 Nov 19 21:38 vml.0100000000202020202057442d574d41593030393830343235574443205744 -> t10.ATA_____WDC_WD1501FASS2D00W2B0________________________WD2DWMAY00980425 lrwxrwxrwx 1 root root 76 Nov 19 21:38 vml.0100000000202020202057442d574d41593030393830343235574443205744:1 -> t10.ATA_____WDC_WD1501FASS2D00W2B0________________________WD2DWMAY00980425:1 lrwxrwxrwx 1 root root 76 Nov 19 21:38 vml.0100000000202020202057442d574d41593030393830343235574443205744:2 -> t10.ATA_____WDC_WD1501FASS2D00W2B0________________________WD2DWMAY00980425:2 lrwxrwxrwx 1 root root 72 Nov 19 21:38 vml.01000000003956594130434850202020202020202020202020564230313630 -> t10.ATA_____VB0160EAVEQ_____________________________9VYA0CHP____________ lrwxrwxrwx 1 root root 74 Nov 19 21:38 vml.01000000003956594130434850202020202020202020202020564230313630:1 -> t10.ATA_____VB0160EAVEQ_____________________________9VYA0CHP____________:1
Из примера выше, нас интересуют строки, ссылающиеся на искомую модель диска, а именно:
lrwxrwxrwx 1 root root 74 Nov 19 21:38 vml.0100000000202020202057442d574341553439323930363232574443205744 -> t10.ATA_____WDC_WD10EADS2D65L5B1__________________________WD2DWCAU49290622 lrwxrwxrwx 1 root root 76 Nov 19 21:38 vml.0100000000202020202057442d574341553439323930363232574443205744:1 -> t10.ATA_____WDC_WD10EADS2D65L5B1__________________________WD2DWCAU49290622:1
А точнее, только имя ссылки vml.0100000000202020202057442d574341553439323930363232574443205744
3. Переходим в каталог /vmfs/volumes/:
# cd /vmfs/volumes/
и выполняем просмотр содержимого каталога:
# ls -l
Видим вывод:
/vmfs/volumes # ls -l drwxr-xr-x 1 root root 8 Jan 1 1970 4ec6edb4-f33b1dab-a76e-d48564cc56a9 drwxr-xr-t 1 root root 1400 Nov 19 01:36 4ec6edbc-44036971-0ad4-d48564cc56a9 drwxr-xr-x 1 root root 8 Jan 1 1970 4ec6edbd-97439b40-a0e3-d48564cc56a9 drwxr-xr-x 1 root root 8 Jan 1 1970 6514d37c-1b3189a9-cbd0-d4a5c1272d59 drwxr-xr-x 1 root root 8 Jan 1 1970 a1924e72-26ac046e-e9e8-53d6c01cd524 lrwxr-xr-x 1 root root 35 Nov 19 21:46 datastore1 -> 4ec6edbc-44036971-0ad4-d48564cc56a9
Нам нужно перейти в файловую систему, которая подключена к гипервизору и на которой хранятся файлы виртуальных машин. Это легко понять по символической ссылке, в моем случае datastore1. Итак, заходим в ФС:
# cd datastore1/
4. Создаем каталог с любым именем, к примеру RDMs:
# mkdir RDMs
и заходим в этот каталог:
# cd RDMs
5. Выполняем команду
vmkfstools -z /vmfs/devices/disks/<ссылка с шага 2> RDM1P.vmdk -a lsilogic
т.е.
vmkfstools -z /vmfs/devices/disks/vml.0100000000202020202057442d574341553439323930363232574443205744 RDM1P.vmdk -a lsilogic
если все успешно, то в текущем каталоге вы увидите созданный файл.
Описанный метод подключения диска не работает в виртуальной среде (если вы поставили ESX в виртуальную машину в VMWare Workstation)
6. Большая часть работы выполнена. Осталось создать ВМ в клиенте vSphere Client 5.0, в свойствах ВМ добавить жесткий диск и указать использовать существующий виртуальный диск:

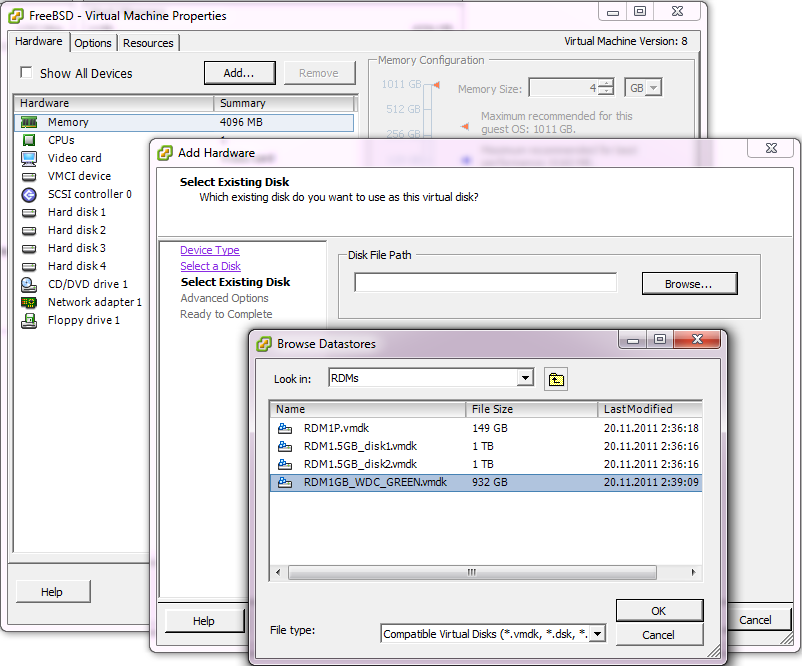

7. На этапе выбора местонахождения файла диска выберите ваше хранилище (у меня по-умолчанию datastore), каталог который вы создали на шаге 4 и файл, который отображает содержимое реального диска:
8. Все! Диск подключен, осталось включить ВМ и загрузиться с реального диска.
