• Задача: начальный запуск Linksys 3102 (далее устройство) для связи с asterisk.
• Оборудование: LinkSys 3102, аналоговый телефонный аппарат с поддержкой тонального набора

Итак, полагается, что устройство включено в сеть, к порту Internet (именно к порту Internet, а не Ethernet) подключена ваша локальная сеть, к порту Phone подключен телефон (читай комментарии ниже), к порту Line пока лучше не подключайте вашу АТС (см. комменты ниже).

Для начала обновляем прошивку устройства до последней версии. Скачиваем отсюда www.cisco.com/en/US/products/ps10027/index.html.

Подробную инструкцию по обновлению можно посмотреть здесь: www.cisco.com/en/US/products/ps10024/pro...0080a359cd.shtml#qa2

Ничего сложного в обновлении нет, дело 2-х минут.

Итак, вы имеете на руках устройство Linksys 3102. Для начала вам нужно выполнить сброс заводских настроек. Однако не все так просто.

Подключите ваш тел.аппарат к порту Phone. Наберите «****» (4 звездочки) для входа в режим администрирования. Если вы слышите голос, значит вы вошли в меню управления, если нет, читайте ниже.

Вход в режим управления шлюзом не всегда получается сразу. У меня никак не получалось войти в этот режим при подключенной телефонной линии АТС (т.е. при подключенном порту Line). Если у вас подключен порт Line, отключите на время тестирования.

Также, не со всех тел. аппаратов у меня получилось набрать «****» как это ни странно не звучит. Например, набрать эту комбинацию с радиотелефона Panasonic у меня не получилось, равно как и набор с телефона АОН Русь. В итоге я приобрел самый простой кнопочный телефон Panasonic, перевел набор номера в тоновый режим и вуаля, все получилось. Надеюсь, получилось и у вас.

После того, как вы вошли в режим администрирования, выполните сброс заводских настроек. Для этого наберите 73738, нажмите #, и нажмите 1 для подтверждения. Вы увидите, как устройство перезагрузится (все индикаторы погаснут, потом включатся).

Дальше вам нужно узнать, какой IP адрес был присвоен вашему устройству. Для этого (находясь в режиме администрирования):

• наберите 110, нажмите #, в ответ вы услышите цифры (автоответчик произносит на английском). По-умолчанию это должен быть IP адрес 192.168.0.1, однако если в вашей сети функционирует DHCP-сервер, то устройство получит другой IP адрес.

Итак, вы узнали свой IP адрес. Попробуйте пропинговать этот IP адрес, и в браузере ввести этот IP адрес в строку адреса. Если ничего не отображается…то это нормально. Дело в том, что вам нужно еще специальной командой разрешить доступ к веб-консоли со стороны Интернет:

1. входим в режим администрирования
2. набираем комбинацию 7932, нажимаем #, ждем голос, нажимаем 1. Все включено.
3. вводим в браузер искомый IP и вуаля, должны увидеть стартовую страницу:

Итак, мы зашли в режим администрирования inkSys 3102. В правом верхнем углу нажимаем «Admin Login» и «Advanced».

Что нас смущает? Правильно: время и дата и они задано неверно. Если у вас поднят NTP-сервер (либо задайте внешний, внешние NTP-сервера легко гугляться), задайте его:

После сохранения настроек и обновления браузера, на закладке Status я увидел правильное время.

Отключаем DHCP-сервер (если вам не нужно, чтобы встроенный DHCP-сервер мог «случайно» раздать IP-адреса в вашу сеть):

• Voice → System → Admin Password и User Password. После нажатия кнопки Submit all Changes, устройство спросит пароль. Логины «admin» или «user».

• Заходим в настройки «WAN Setup», указываем:
• Connection type: Static IP
• Static IP: 192.168.0.2 (выбираете IP адрес устройства по своей ситуации)
• Netmask: 255.255.255.0 (маска сети)
• Gateway: 192.168.0.1 (IP шлюза)
• Enable WAN Web Server: Yes (чтобы иметь доступ к веб интерфейсу)
• Жмем «Submit all changes»

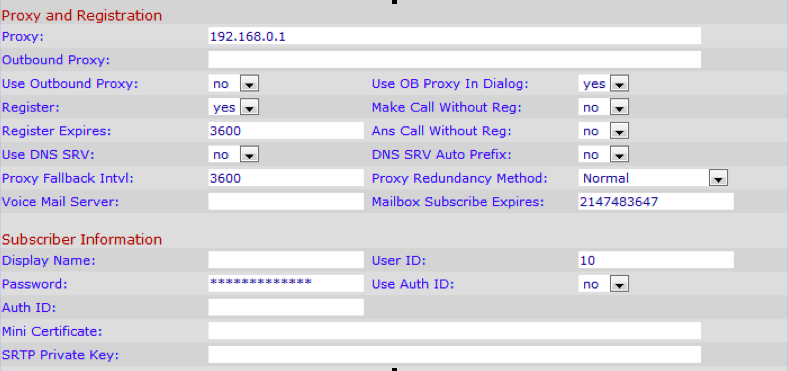

Proxy and Registration

• Proxy and Registration: 192.168.0.1 – указываем IP адрес Asterisk
• Subscriber Information

User ID: 10                   (см. sip.conf)
Password: *****           (пароль)

• Dial Plan: (<810:>x.|<8:8>xxxxxxx.|0x.<:@gw0>|[1-79]xxxxxS0<:@gw0>|<1:1>xS0) (описание будет ниже)
• Enable IP Dialing: Yes

Расшифруем диал план (информацию по поводу составления диалпланов Linksys можно посмотреть тут)

• <810:>x. — международные звонки на 810 направляем через VoIP
• <8:8>xxxxxxx. — телефоны на 8 — через VoIP
• 0x.<:@gw0> — телефоны 01-09 направляем через городскую телефонную сеть (gw0 по умолчанию ГТС)
• [1-79]xxxxxS0<:@gw0> — 6ти значные телефоны, начинающиеся с 1-7,9 направялем через ГТС.
• <1:1>xS0 — внутренние двух значные номера, начинаются на 1 — направляем через VoIP.

Заходим в настройки Voice / PSTN Line (для того, чтобы входящие телефонные звонки поступали на Asterisk). Режим Admin/Advanced.

Proxy and Registration:

• Proxy: 192.168.0.1 (указываем IP Asterisk)
• Subscriber Information:
• UserID: spa3102 (имя пользователя из sip.conf)
• Password: ***** (пароль)

Спускаемся ниже: Dial Plans:

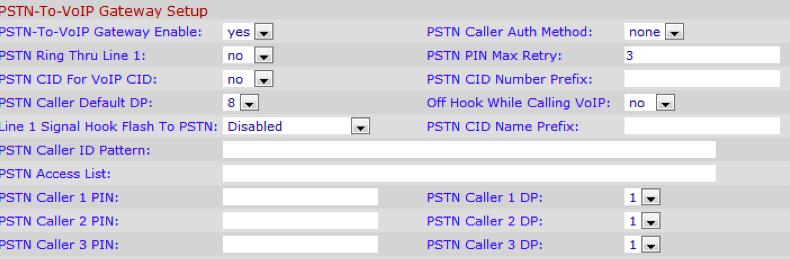

• Dial Plan8: (S0<:10) -означает что все входящие вызовы будут адресованы как входящие с SIP/10 в Asterisk

• PSTN Ring Thru Line 1: No (для того, чтобы при входящем звонке звонок на линию 1 не проходил, мы же хотим управлять этим из Asterisk)
• PSTN Caller Default DP: 8

FXO Timer Values (sec)

• PSTN Answer Delay: 3.5 (задержка ответа PSTN, 3.5 нужно для корректной работы CallerID)

Miscellaneous

• Caller ID Method: ETSI FSK (тип CallerID — указывает в каком виде отдавать обычному телефону с АОН номер)
